四驱远程供水管线车,3000米水带敷设消防车

产品类型:消防车 来源:J9九游会集团官网 阅读:
远程供水管线车也叫水带敷设车,J9九游会四驱3000米水带敷设消防车,火灾救援类专用车生产厂家,J9九游会应急产业园生产各类应急消防车,四驱远程供水管线车为J9九游会自主研发的一款满足3000米远程供水的火灾扑救类专用车,为火灾应急救援提供远程供水保障。

J9九游会远程供水管线车产品设计图:

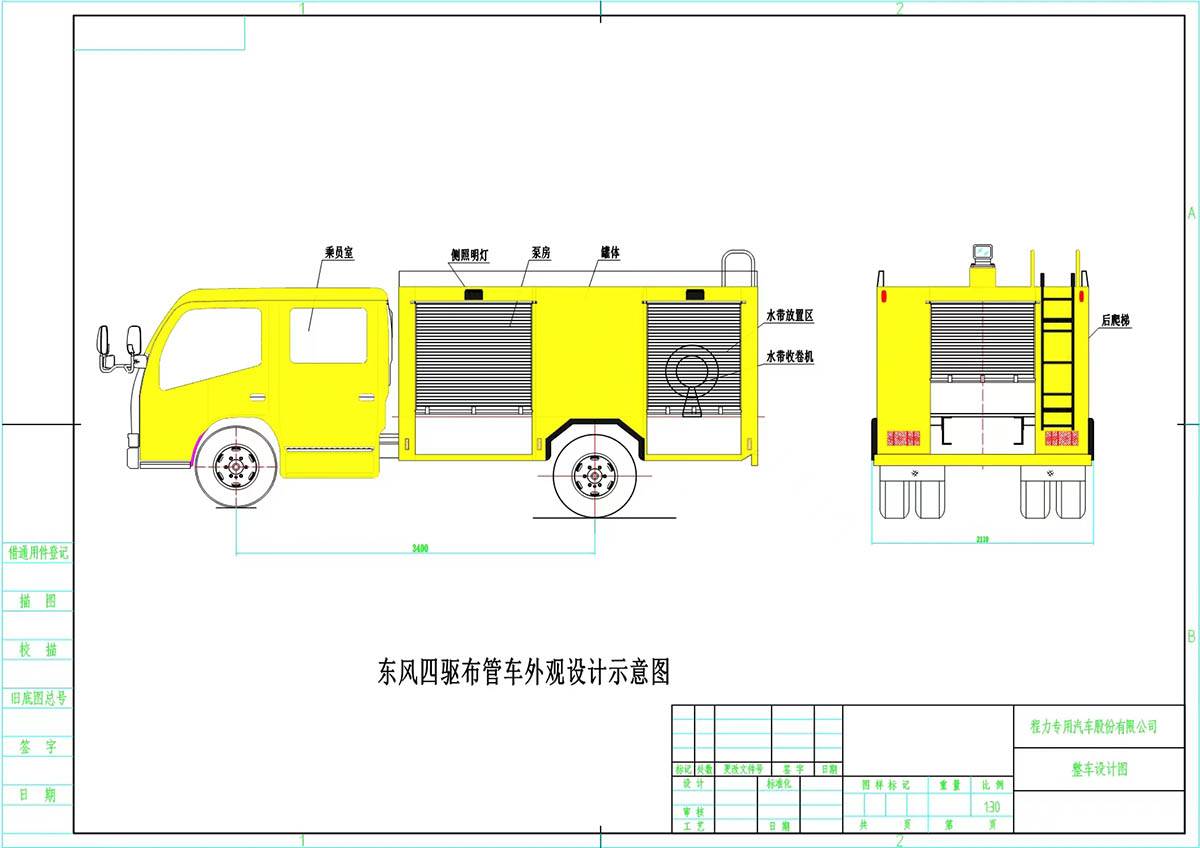

远程供水管线车设计图纸
东风四驱底盘改装远程供水管线车设计图纸

J9九游会应急消防远程供水管线车配置:

一、 底  盘
型    号:东风商用车有限公司/ EQ2110GSZ6DJ
发 动 机:安徽全柴动力股份有限公司
型号:Q25-152E60
功率:112kW
驱动型式:4×4全轮驱动
轴    距:3400mm
排放标准:GB17691-2018国六
二、 驾驶室
结     构:原车双排座驾驶室
座位设置:2+3人
三、 箱体
主要材质:
骨架、蒙皮均为优质碳钢;内部器材架采用铝合金型材,内饰板为氧化处理的铝板。
基本结构:
1、箱体为框架焊接结构,并确保其强度和刚度。
2、器材箱设带锁卷帘门,箱体内设照明灯,满足夜间作战时的照明需要。
3、器材箱可靠、美观,配有大空间帘子门,确保空间充分利用,箱体内设排水孔。
4、在车辆的前部设有牵引栓、后部设有拖钩,使车辆能牵引或被拖拉。

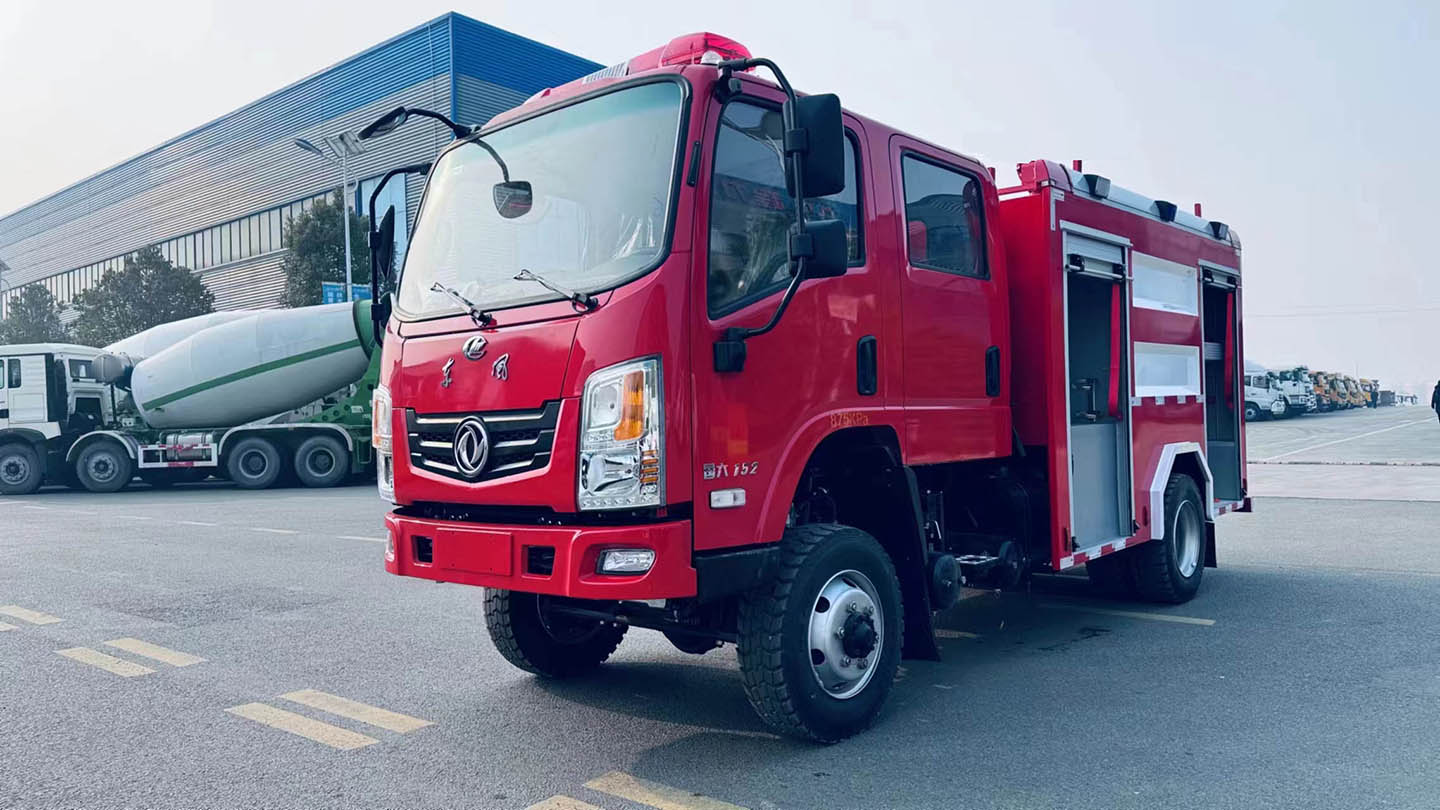

远程供水管线车图片
铝合金卷帘门:
1、所有器材厢门都采用带锁卷帘门,把手和锁销坚固耐用,不变形,密封性能经过水淋实验,确保无渗漏现象。
2、卷帘门两侧滑道内有铆钉固定,以免脱落。
3、每个器材厢内有照明灯,由卷帘门开闭控制。
4、左、右各配有铝合金帘子门,后尾一扇,安全可靠,美观实用。
基本原则:
(一)按战斗编成和战斗展开设计器材集成;
(二)按人体工程学原理设计各种器材托架;
(三)无须任何攀登工具,取用箱内任何器材简明实用的原则。
(四)按使用逻辑关系和使用频率放置器材;
(五)站在地面或踏板上1-2动作内取用任何器材。
四、电器系统
1、为保证使用安全,整车线路采用整体线束制作,连接处用防水插头,保证使用过程中的线路安全。
2、车顶后部配有照明灯1只;车辆两侧上方设有侧照明灯,车身、尾部按标准粘贴反光标识。
3、所有器材箱均安装LED照明灯,方便夜间作战照明之用。
4、车辆下方安装安全标识灯和侧回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯。
5、所有线路均采用套管进行保护。
五、水带收卷机
型号:S1.5
可收卷水带规格:DN25和DN40
可收卷水带长度:3000m
驱动方式:电动/液压
六、柱塞泵
  型号:3D5
  流量:3L/S
  最大压力:8.0MPa
七、水罐
容    量:水:1000Kg
材    质:优质钢板,经高科技防腐处理
结    构:框架焊接,罐体内设防荡板,以减少车辆行驶过程中罐内水对罐体的冲击;罐体前后壁板折有梯形折筋,使罐体具有足够的强度、刚度。
罐顶设快速开启式人孔,方便维修人员进出。罐内设有防止水泵吸水形成旋涡从而影响流量的装置和滤网。
罐内设有液位指示器;罐底设有带球阀的排污口。
罐体设有1个76mm溢流管,车厢两边各1个76mm注入口,便于其他车辆供水加液之用。
设    备:1个人口孔,带有快速锁紧及开启装置。
1个液位指示器。
1个排污口,带不锈钢球阀。
2个注水口(左右各一)
工艺:焊接牢固、可靠,去除清理夹渣、虚焊等缺陷;焊后应对罐体做24小时静水压试验,确保不渗漏。
